概述
　　XQBH-2型位置變送器，是將回轉運動轉換成與角位移成比例的、且與負載無關的直流電流。它用于閥門電動裝置，風門執行機構及其它開閉機構在開閉閥門、風門時，傳送閥瓣位置（開度）的信號。
　　當負載阻抗在0～500歐范圍內變化時，引起的電流變化極小，因而適合遠距離傳輸，用來指示儀表，亦可將電流信號輸入DCS計算機系統，作狀態監控用。還可作伺服系統的輸入信號，以實現對被控對象（如調節型執行機構）的自動調節。
　　主要技術特性
     ● 電源電壓：AC220V 50Hz
     ● 電流輸出：4～20mA
     ● 負載阻抗：≤500Ω
     ● 線性誤差: ≤1%
     ● 工作溫度：-20℃～+60℃
     ● 電位器阻值: 1KΩ
     ● 外形尺寸：70×35×28mm

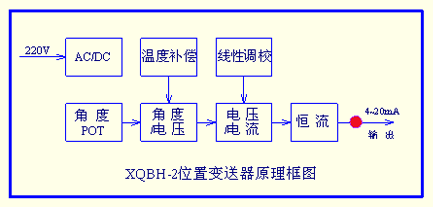

　　原理接線圖

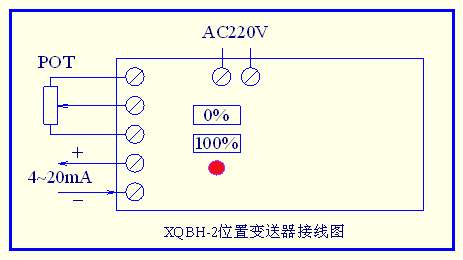

接線圖
