概述
XQSY-1（2）型執行器壽命試驗儀(以下簡稱試驗儀)，是一種新型的專用試驗儀器，它集4-20mA信號源、計數器、信號變化控制器等于一體，能在規定范圍內任意設定輸出信號的大小，能在設定值基礎上自動周期性地緩慢增大輸出信號，再緩慢回到設定值,即輸出信號是自動周期性地變化的。用該信號控制被試電動執行機構長期自動運行，其動作次數由試驗儀的計數器累計，信號增量的大小及變化周期均可調整設定。
本產品操作方便、計數準確,適用于調節型電動執行機構、電動調節閥等設備的長期運行試驗及壽命試驗。
主要技術特性參數
● 供電電源 AC220V ±20% 50Hz 單相
● 輸出信號 0～20m A DC
● 顯示值 0%～99%
● 顯示精度 ±1%
● 信號增量 0～20mA DC
● 變化頻率 4～25次/分鐘
● 輸出阻抗 0～500Ω
● 最大計數值 99999次
結構及工作原理
試驗儀主要由信號發生器、周期控制器、增量調整及計數器等部分組成。它能在規定范圍內任意設定輸出信號的大小，能在設定值基礎上自動周期性地緩慢增大輸出信號，再緩慢回到設定值，即輸出信號是自動周期性地變化的。用該信號控制被試電動執行器長期自動運行，其動作次數由試驗儀的計數器累計。信化周期均可調整設定。
輸出信號波形見圖1。

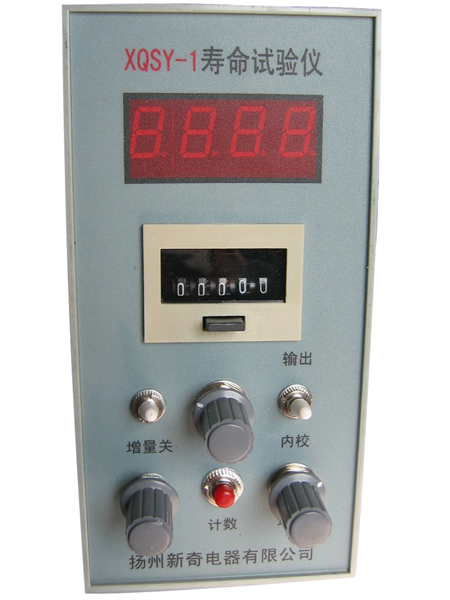

XQSY-1試驗儀為盤裝式結構，采用標準的盤裝儀表表殼，安裝使用十分方便。
XQSY-2試驗儀為便攜式結構，采用美觀大方的儀表機箱，可置于工作臺上或在執行器附近使用，非常方便。
|
|
