概述
　　DFD-□系列電動操作器是為整體式開關型(調節型)電動執行機構或具有遠控操作接口的電控箱而配置的遠方操作單元,用以實現系統在遠方的手動開向、關向和停止操作,并由一只(二只)兩位數碼管和LED燈分別指示閥門開度值(設定值)和系統的運行狀態。
　　本系列產品采用單片機運算處理、開(關)向操作無源控制,具有準確可靠,閥位顯示直觀，自身體積小、操作方便的特點，應用很廣泛。其中：DFD-K為開關型，DFD-T為調節型。
　　主要技術特性
　　1、電源電壓：AC220v  50Hz
    2、反饋輸入：4～20mA
    3、閥位顯示：0～99%  兩位數碼管顯示
    4、環境溫度：0～60℃
    5、相對濕度：≤95%
    6、外形尺寸：96×96×160mm
　　結構原理
　　1、結構
　　DFD-K電動操作器，采用96×96mm標準儀表機殼，美觀大方，操作方便。旋下位于端子接線板上下方的螺釘，按壓位于前面板下方的脫扣器，即可抽出機芯，兩塊印制線路板(顯示板和主機板)和16芯端子接線板，均與殼體前面板和機芯支撐架固定成一體，其相互間的信號連接，均由多種插件完成，便于裝配與維修。
　　2、原理
　　2.1系統運行狀態，由燈光信號線輸入，經降壓、整形、隔離后，驅動面板上的LED燈，使操作器與電裝同步顯示其閥門的開向和關向工作狀態。
　　2.2操作器面板上的開向、關向和停止按鈕，經耦合驅動3只松下繼電器，其觸點作為無源輸出，控制電裝分別作開向、關向和停止運行操作。
　　2.3模擬量4～20mA輸入，經A/V變換，放大、整形后，送入CPU，經單片機作AD/DA及運算處理，再驅動兩位數碼管，實時跟蹤顯示其閥門的開度值。
　　產品照片

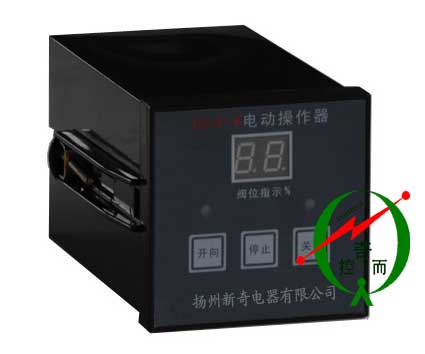

DFD-K

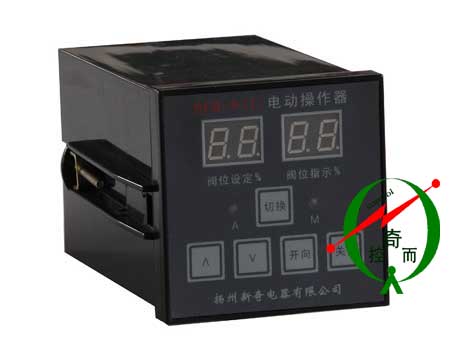

DFD-T
