概述

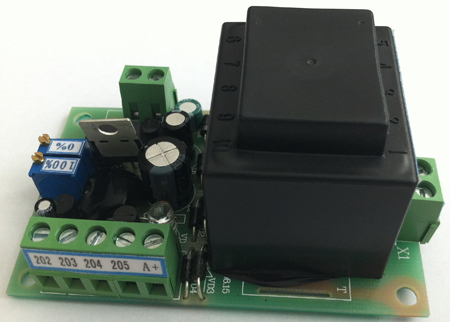

　　XQBH-6型電流源模塊，主要用于電動閥門控制箱和集中控制柜中，是將回轉信號轉換成與角位移成比例的、且與負載無關的直流電流。它用于閥門電動裝置，風門執行機構及其它開閉機構在開閉閥門、風門時，傳送閥瓣位置（開度）的信號。
　　當負載阻抗在0~500歐范圍內變化時，引起的電流變化極小，因而適合遠距離傳輸，用來指示儀表，亦可將電流信號輸入DCS計算機系統，作狀態監控用。還可作伺服系統的輸入信號，以實現對被控對象（如調節型執行機構）的自動調節。
　　主要技術特性
    2.1電源電壓：AC220V（380V可選） 50Hz
    2.2電流輸出：4～20mA
    2.3負載阻抗：≤500Ω
    2.4線性誤差：≤1%
    2.5工作溫度：-20℃～+70℃
    2.6電位器阻值: 1KΩ
    2.7電壓輸出：DC5V （供數字電流表用）
    2.8外形尺寸：80×50×40mm
    2.9開孔尺寸：72×42mm
　　安裝與使用
    3.1 安裝
    將電流源模塊，固定在電控箱或電控柜的合適位置上，按圖將電位器三根線，電流輸出二根線和交流電源二根線，分別正確接到相應的端子上。注意區分強、弱電和4～20mA＋、－極。
    3.2調試
    將數字萬用表旋至20mA直流電流擋，接到模塊的電流輸出＋、－端；
    將電裝執行器動作關到位,調節0%電位器,使輸出電流為4mA；將電裝執行器動作開到位，調節100%電位器，使輸出電流為20mA；如方向相反，則將電位器上下兩線（203、204）對調，如此反復調整幾次后將電流表接上即可。
    模塊上的LED燈，既作電源指示，亦可根據其明暗程度，作電流輸出指示。
　　接線圖
