概述

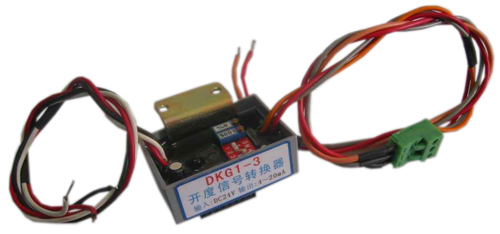

　　XDKG1-3（XQWKD-2）開度信號轉換器，是將回轉運動轉換成與角位移成比例的、且與負載無關的直流電流。它用于閥門電動裝置，風門執行機構及其它開閉機構在開閉閥門、風門時，傳送閥瓣位置（開度）的信號。
當負載阻抗在0~500歐范圍內變化時，引起的電流變化極小，因而適合遠距離傳輸，用來指示儀表，亦可將電流信號輸入DCS計算機系統，作狀態監控用。還可作伺服系統的輸入信號，以實現對被控對象（如調節型執行機構）的自動調節。
產品分精密型XDKG1-3和普通型XQWKD-2，用戶可根據不同要求和配置選擇。
　　主要技術特性
　　● 電源電壓：DC24V
　　● 電流輸出：4～20mA
　　● 負載阻抗：≤500Ω
　　● 線性誤差： ≤1%
　　● 電位器阻值：1KΩ
　　● 外形尺寸：48×45×20mm

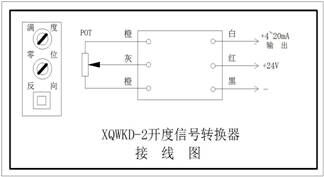

　　原理接線圖
